PHCbi 疫苗冰箱乾接點溫度異常警報案例
PHCbi 疫苗冰箱溫度異常乾接點警報發報工程

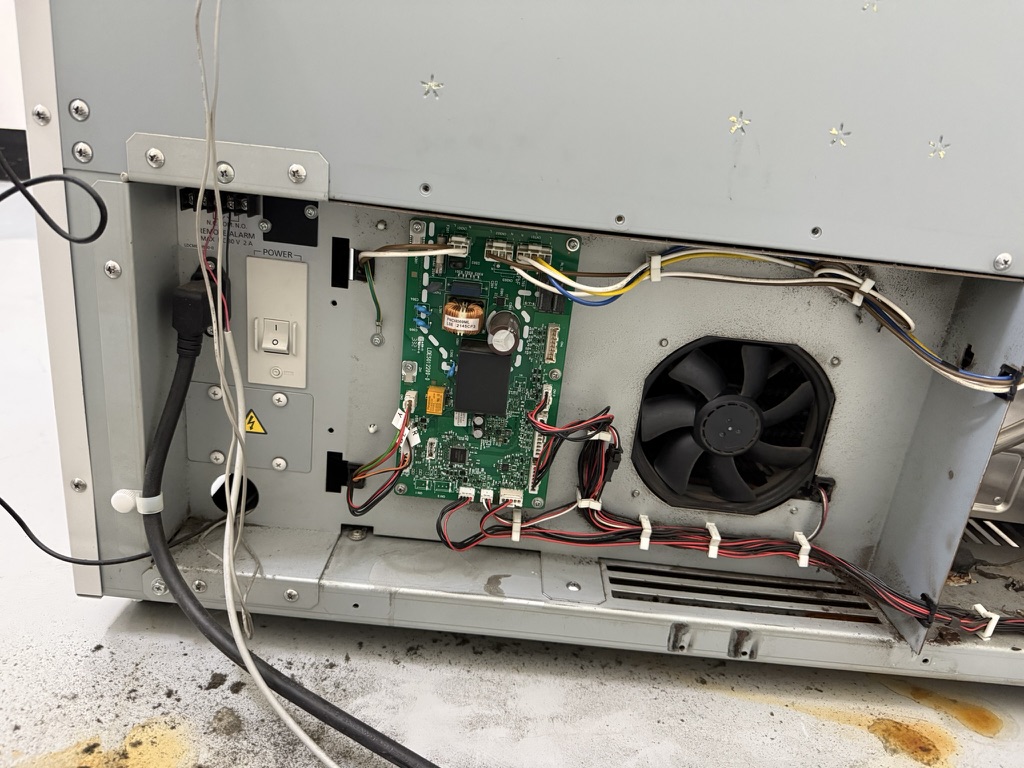

本案針對 PHCbi 疫苗冰箱進行溫度異常乾接點警報工程。 從機背的 REMOTE ALARM 端子取得無源接點訊號，銜接院所既有的監控或警報輸入， 讓冰箱在指定溫度異常狀態發生時，能把接點狀態送到外部接收端。
工程目的
把現場警報狀態送到外部接收端
疫苗冰箱內建的蜂鳴器與顯示警示，主要提醒冰箱旁的人員；若設備位於藥庫、檢驗室或下班後無人的空間， 現場有響不代表值班人員一定能即時得知。
乾接點工程的作用，是把冰箱的警報狀態轉成外部設備可讀取的開關訊號。 接收端可以是院所既有監控主機、警報盤或另行配置的發報設備，但實際通知方式由接收端決定， 不是乾接點端子自己傳送訊息。
訊號路徑
從冰箱異常到人員收到警報
01 冰箱端
偵測溫度異常
PHCbi 控制系統依該機型設定判定溫度警報，驅動內部警報接點。
02 乾接點
輸出開關狀態
REMOTE ALARM 端子的導通狀態改變，將警報狀態提供給外部輸入端。
03 接收端
執行通知或顯示
外部監控或發報設備收到訊號後，依其功能顯示、鳴響或傳送通知。
施工與驗收
不是接上兩條線就算完成
確認端子與警報邏輯
核對 PHCbi 機型接線資料與端子標示，確認可輸出的警報狀態及接點定義。
匹配接收端輸入
依監控主機輸入邏輯與失效安全需求，決定使用常開、常閉或其他指定接法。
配線與線路整理
斷電後施工，訊號線固定並避開風扇、可動部件與不適合併行的電源線路。
三種狀態聯動測試
測試正常、溫度異常與復歸，確認冰箱接點、接收端顯示及事件紀錄一致。
功能界線
乾接點警報與 Data Logger 不能互相取代
| 項目 | 乾接點警報 | Data Logger |
|---|---|---|
| 主要功能 | 輸出正常或異常的接點狀態 | 連續記錄時間與箱內溫度 |
| 是否保存溫度曲線 | 否 | 是 |
| 是否自行發送通知 | 否，需外接接收或發報設備 | 依記錄器型號與外部整合方式而定 |
| 角色 | 將冰箱警報狀態送出 | 保存可追溯的溫度監測紀錄 |
常見問題
疫苗冰箱乾接點警報是什麼？
乾接點是無源的開關訊號，本身不提供通訊、網路或通知功能。當冰箱進入指定警報狀態時，內部繼電器會改變接點的導通狀態，讓外部監控主機、警報盤或發報設備判讀。實際端子定義與可輸出的警報種類需依 PHCbi 機型文件確認。
接上乾接點後就會自動傳簡訊、電話或 LINE 嗎？
不會。乾接點只負責輸出接通或斷開訊號；要形成簡訊、電話、LINE、App 或中控畫面通知，還必須接到具備相應功能的外部接收設備或院所既有監控系統。本案未指定接收端品牌與通知方式，不把乾接點本身描述成通訊設備。
乾接點要接常開（NO）還是常閉（NC）？
需依冰箱端子定義、接收設備輸入邏輯與院所的失效安全要求決定。常開與常閉的選擇會影響斷線、停電及異常時的判讀方式，不能只按線色猜測；施工前應核對該機型接線圖，完工後逐項模擬測試。
乾接點警報可以取代 Data Logger 嗎？
不可以。乾接點提供的是某一時刻的警報狀態，Data Logger 則連續記錄時間與溫度，供日常管理、異常追溯與稽查使用。兩者功能不同：乾接點協助把異常訊號送出，Data Logger 保留完整溫度紀錄，疫苗冰箱仍應依單位程序持續監測。
需要把疫苗冰箱異常警報接到院所監控系統？
請提供 PHCbi 型號、銘牌、REMOTE ALARM 端子照片，以及接收設備的輸入規格，大元可協助評估配線、警報邏輯與聯動測試。
